Система оперативной связи

eChat

Назначение

Система eChat предназначена для предоставления сервисов оперативной радиосвязи, функционирующих как в традиционных транкинговых узкополосных системах радиосвязи, так и в системах, предоставляющих широкополосный мультимедийный контент. Данный продукт ориентирован на организацию совместной работы групп пользователей.

Рекомендуемые области применения

Экстренные службы: пожарной охраны, спасения, скорой медицинской помощи, общественной безопасности и т.д. Транспортная отрасль: наземный городской общественный транспорт, такси, морские порты, речные порты, аэропорты, железнодорожный транспорт, метрополитен и т.д. Строительство: охрана, связь с операторами кранов, логистика на площадке и т.д. Коммунальная отрасль: водоснабжение, теплоснабжение, дорожные службы и т.д. Крупные, средние и малые предприятия: охрана, логистика, и т.д. Проведение мероприятий: спортивные игры, выставки, выборные кампании и т.д. Операторы транкинговых систем радиосвязи: расширение действующих сервисов.

Транспортная сеть и зона действия

Центральное оборудование и терминальное оборудование системы взаимодействуют между собой посредством IP-сетей передачи данных. Беспроводное терминальное оборудование поддерживает такие стандарты как WiFi, 4G LTE, 3G, поэтому зона взаимодействия абонентов системы eChat ограничивается зоной развёрнутой IP-сети и зоной предоставления связи оператором сотовой связи в частности. Использование сети оператора сотовой связи в качестве транспортного канала предоставляет такие преимущества как быстрота ввода системы в эксплуатацию, низкая стоимость капитальных вложений по причине отсутствия необходимости строительства собственной радиосистемы с выделением необходимого радиочастотного ресурса, что положительно сказывается на экономике данного решения в целом.

Безопасность и надёжность

Надёжность системы гарантируется серверами, использующими архитектуру резервирования N + 1, и сервером диспетчеризации и управления, использующим архитектуру активный/резервный. Центральное оборудование системы поддерживает территориально распределённое построение, гарантирующее работоспособность системы при обрыве линий связи с отдельными его элементами. Брандмауэр и другие специальные технологии, которые используются при построении сети позволяют избежать злонамеренных атак и обеспечить безопасность системы.

Временные показатели взаимодействия абонентов в системе

Время установления соединения составляет менее 0.5 сек; Задержка передачи информации в сети оператора сотовой связи 3G, 4G LTE составляет 0.6 - 1 сек.

Комплекс оборудования центрального коммутатора

Данный комплекс является центральным элементом системы оперативной связи eChat. В состав комплекса входит необходимое для обеспечения требуемой ёмкости системы количество серверов, обеспечивающих:

  • управление регистрацией абонентов
  • управление аутентификацией абонентов
  • управление голосовыми вызовами
  • управление видео вызовами
  • управление системой геопозиционирования абонентов
  • запись, хранение и воспроизведение голосового и видео обмена в системе связи
  • управление системой связи
  • дистанционное обновление программного обеспечения абонентских терминалов
  • взаимодействие с шлюзами RoIP
LTE
LTE

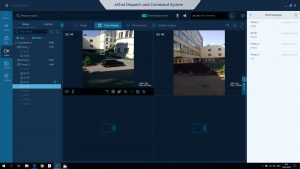

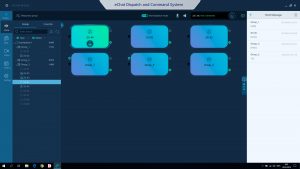

АРМ диспетчера радиосвязи

Автоматизированное рабочее место диспетчера радиосвязи представляет из себя персональный компьютер с предустановленным специализированным программным обеспечением. АРМ предоставляет для работы инструмент обмена голосовыми, видео, текстовыми сообщения в удобном для пользователя виде. В отличие от абонентского терминала, АРМ позволяет одновременно принимать несколько видео потоков, а также производить перенаправление поступающих видеопотоков на указанные терминалы.

АРМ диспетчера предоставляет пользователю следующий функционал:

  • выбор групп для оперативного голосового взаимодействия
  • выбор конкретного абонента для оперативного голосового взаимодействия
  • получение и распределение видеопотоков от абонентских терминалов и камер видеонаблюдения
  • обмен короткими сообщениями, фото и видео файлами
  • создание и взаимодействие с временными группами (до 100 абонентов)
  • отображение статуса абонентов, групп и вызовов
  • локальная запись голосового взаимодействия
  • отображение абонентов на электронной карте и просмотр истории передвижений

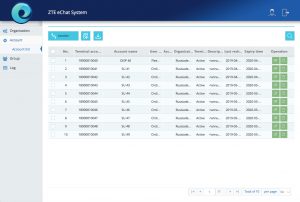

АРМ администратора системы

Автоматизированное рабочее место администратора системы представляет из себя персональный компьютер с программными средствами, обеспечивающими доступ к web-серверу системы. АРМ предоставляет для работы следующий функционал:

  • создание и редактирование учётных записей абонентов системы (индивидуальные номера)
  • создание и редактирование разговорных групп
  • создание и редактирование приоритетных групп
  • ведение журнала изменений в учётных записях абонентов и группах
  • ведение журнала подключений для администрирования
  • воспроизведение записанной голосовой и видеоинформации, хранящейся на серверах записи аудио и видео информации

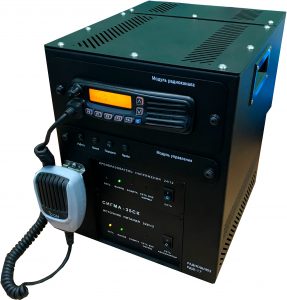

Шлюз RoIP (радиошлюз)

Радиошлюз предназначен для организации взаимодействия абонентов системы связи eChat, имеющих активный статус регистрации в базе данных центрального коммутатора с группами абонентов действующих радиосетей различных стандартов связи.

Один радиошлюз обеспечивает взаимодействие между одной определённой группой абонентов действующей радиосети и одной определённой группой абонентов системы связи eChat.

Радиошлюзы должны быть размещены в местах с соблюдением условий:

  • уверенного взаимодействия с радиосетью
  • подключения к IP-сети для взаимодействия с центральным коммутатором системы eChat
  • подключения к сети электропитания надлежащего качества
LTE

Абонентский терминалы

Абонентский терминал представляет из себя носимое или возимое LTE-устройство, работающее под управлением операционной системы Android. Носимое устройство выполнено в форм-факторе профессиональной радиостанции либо в виде смартфона защищённого исполнения с предустановленным специализированным программным обеспечением групповой связи. Посредством интерфейса терминала пользователю доступен выбор разговорной группы для взаимодействия, например, рабочая группа, общая группа, группа взаимодействия в радиоканале действующей сети радиосвязи посредством RoIP-шлюза. Кроме того, вне зависимости от нахождения в текущей рабочей группе взаимодействия, пользователю доступны индивидуальные вызовы любого абонента, зарегистрированного в базе данных системы eChat.
LTE
LTE

Основные функциональные возможности

  • Групповой голосовой вызов
  • Индивидуальный голосовой вызов
  • Дуплексный индивидуальный голосовой вызов
  • Групповой видео вызов
  • Индивидуальный видео вызов
  • Запрос и получение видеопотока с определённого видеоисточника
  • Перенаправление и распределение видеопотоков на АРМ Диспетчера
  • Система приоритетов вызовов
  • Поддержка высокоприоритетных групп с возможностью прерывания вызова в группе с нормальным приоритетом
  • Тревожный вызов
  • Поздний вход в группу
  • Создание временных групп
  • Индикация статуса вызова и отображение идентификатора активного пользователя
  • Индикация статуса пользователя
  • Передача текстовых сообщений
  • Передача картинок и фотографий
  • Передача записанных аудиосообщений
  • Передача коротких видеофайлов
  • Синхронизация и обновление системной информации между сервером и терминалами
  • Русифицированные интерфейсы
  • Передача информации о местоположении и её отображение на АРМ диспетчера
  • Поддержка взаимодействия с радиосетями аналоговыми или цифровыми стандартами радиосвязи (analog FM, DMR, APCO25, IDAS) посредством RoIP-шлюзов

Классификация типовых систем по количеству обслуживаемых абонентов

Максимальное количество абонентов 2000 5000 ≥10000
Максимальное количество групп 100 200 ≥1000
Максимальное количество параллельных голосовых вызовов 100 200 ≥1000
Максимальное количество параллельных видео вызовов формата 720р 8 50 ≥100
Максимальное количество терминалов, поддерживаемых системой геопозиционирования (интервал 30 сек) 2000 5000 ≥10000
Максимальное количество параллельных каналов записи голосовых потоков 50 100 ≥100
Максимальное количество параллельных каналов записи видео потоков 5 10 ≥50
Максимальное количество дней хранения аудио и видео данных 90 90 90
Количество серверов (Dell PER740) без использования резервирования 1 2 ≥5
